машиностроителен
факултет, катедра “прецизна
техника и
уредостроене”
Лабораторни
упражнения
по “Метрология
и
измервателна
техника” – Тема
№2
Студент:...................................................................Група:.........Фак№................................
Тема:
Измерване
на размерите
на
голямогабаритни
детайли и елементи.
Задача
№1. Измерване
на диаметри
по
резултатите от
измерването
на
елементите
на кръга.
Да се
определи
стойността
на външен
диаметър с
номинална
стойност Do=…………….
mm чрез
измерване с
триконтанктна
скоба с
L =………….. mm и d =…………….. mm ,
измервателна
глава със
стойност на
делението i
=..…..mm
и
измервателен
обхват на
уреда от ............. до
............. mm
и блок от
ППКМ клас-3.
Схема
на настройка :
Настройка
по блок от
ППКМ с размер h:
h =
.......………………..
………………………
………………………
=…………………………………………………… Да
се определи
разстоянието
до
определена
точка М с
помощта на
скален
теодолит THEO 020 с
обхват на
измерване по
кръговата
скала a = ….…………
и
стойност на
делението по
отчетната
скала i = ………………. , обхват
на измерване
по
вертикалната
скала b = ….…………
и стойност
на делението
по отчетната
скала i = ………………. ,
константа на
уреда по
далекомерната
скала к = ………………... и
измервателна
линия ( лата ) с
дължина
L = ………………. и
стойност на
делението i = ………………. .

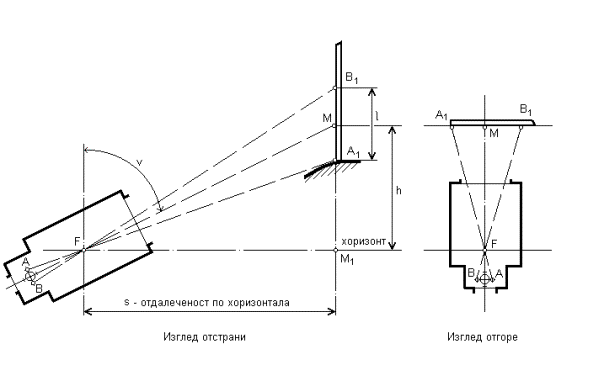

Схема на
измерване:
Разстоянието
до точката се
определя по
формулите:
Ø
При
вертикално
положение на
измервателната
линия:
(3)
Ø
При
хоризонтално
положение на
измервателната
линия:
(4)
За
вертикално и
хоризонтално
положение h се
определя от:
(5)
Поради
вибрациите
на сградата,
които
затрудняват
отчитането
във
вертикална
равнина,
измерването
се прави в
хоризонтална
равнина.
|
|
Отчет
l по
измервател-ната
линия |
Вертикален
ъгъл
v |
Разстояние
по
хоризонтала
s |
Разстояние
по
вертикала h |
|
Точка
M |
lM
= |
vM = |
sM1 = |
hM = |
Дата:..........................
Подпис на студента:......................... Подпис на преподавателя:.........................
